Présentation du produit

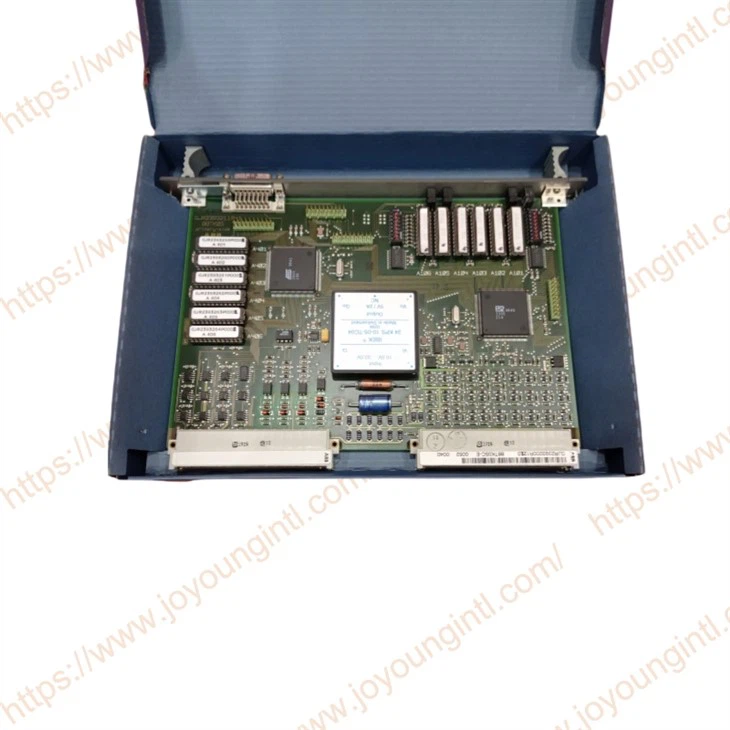

88TK05 GJR2393200R1210 est utilisé dans les stations appartenant au système PROCONTROL.
En association avec le module de couplage bus distant 88FT05, il permet de coupler une station PROCONTROL au bus distant.
De plus, le module contrôle toutes les opérations nécessaires à l'échange de données au sein d'une station PROCONTROL.
La connexion du bus de station au bus distant PROCONTROL peut être réalisée soit à un canal, soit à deux canaux.
Lorsqu'il est installé dans une station autonome, le module remplit les fonctions d'un module de contrôle de bus.
Spécification technique
|
Fabrication |
ABB |
|
Modèle |
88TK05C-E |
| Numéro de pièce | GJR2393200R1210 |
|
Description |
Module de couplage de bus Procontrol |
|
Origine |
Allemagne/SUISSE |
|
Dimension |
30*21*5cm |
|
Poids |
0,5 kg |
Détails du produit
Le module reçoit tous les télégrammes transmis via le bus interstation PROCONTROL et en vérifie l'exactitude formelle et l'exactitude du contenu.
Une distinction est faite entre les télégrammes adressés au lieu d'envoi et les télégrammes adressés à la destination. L'exactitude formelle des télégrammes adressés à Sendlocation est vérifiée et, s'ils s'avèrent corrects, envoyés à la station.
Les télégrammes adressés à la destination sont vérifiés quant à leur exactitude formelle et à leur contenu correct et ne sont envoyés à la station que si les adresses du système et de la station correspondent.
La précision formelle est vérifiée sur la base de caractères de contrôle protégeant le contenu du télégramme tel que le code d'opération, les adresses et les données (distance de Hamming : 6).
Le système de bus PROCONTROL permet de transmettre certains télégrammes destinés exclusivement au module de couplage station-bus. Ces télégrammes sont principalement utilisés pour piloter le module de couplage bus interstation 88FT05. Ces télégrammes sont identifiés par comparaison des adresses (station, système, module), mais ne sont pas transmis au bus de station.
Si une erreur est détectée dans les télégrammes destinés à la station, ces télégrammes ne seront pas envoyés à la station. Au lieu de cela, le module émet un signal sur le canal de bruit afin que le contrôleur de communication envoie une nouvelle fois les télégrammes en question.
Modules d'E/S et de contrôle universels
Stations de traitement Procontrol P14 :
Le Procontrol P14 n'a besoin que de deux types de modules pour effectuer les principales tâches de conditionnement du signal et de contrôle : le module d'E/S universel et le module de contrôle universel. Ces deux modules couvrent à eux seuls 80 % de toutes les fonctions de contrôle des centrales électriques. Le résultat est un système de contrôle avec une structure claire, des coûts d'inventaire réduits et une maintenance plus simple.
Les modules d'E/S et de contrôle sont hébergés dans la station de traitement Procontrol P14 avec les modules de couplage pour l'interface homme-machine (IHM) et les systèmes externes tels que MODBUS TCP/RTU, les automates et les équipements tiers. La station peut être connectée au bus distant via un coupleur de bus en option ou elle peut fonctionner en mode autonome.
De nombreuses fonctionnalités puissantes La station de traitement Procontrol P14 possède de nombreuses fonctionnalités puissantes :
• Seuls deux types de modules sont nécessaires pour effectuer toutes les tâches de conditionnement et de contrôle des signaux.
• Les modules de contrôle traitent les informations de manière indépendante (comme un système multiprocesseur). Aucune unité centrale de traitement n'est requise, contrairement à d'autres systèmes de contrôle distribués
• Les modules d'E/S possèdent leurs propres processeurs. Cela rend l’acquisition et le conditionnement du signal plus efficaces
• Les connexions de câbles standard aux boîtes de jonction évitent le besoin de racks de regroupement
• Disponibilité de toutes les variables de processus via bus distant en temps réel
• Répartition facile des tâches de contrôle entre les différentes stations de traitement pour répondre au mieux aux exigences de l'usine
• Facile à étendre sans influencer les applications techniques
