Présentation du produit

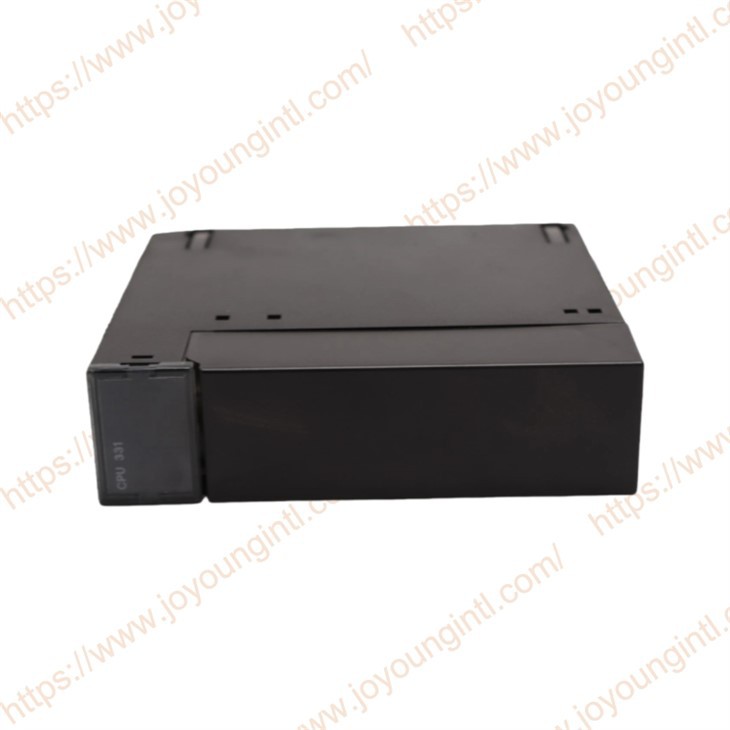

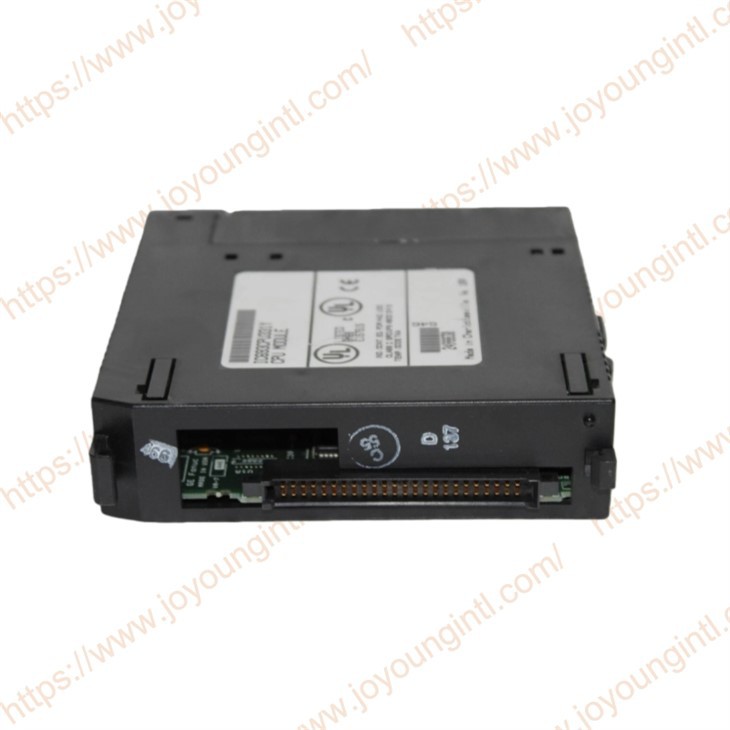

L'IC693CPU331 est un processeur modulaire composé du corps du processeur, d'une puce mémoire, d'une puce de circuit intégré soudée sur une carte de circuit imprimé et d'un fond de panier. Étant donné que IC693CPU331 est un module enfichable-, il peut être directement inséré dans le fond de panier. L'utilisateur doit toujours installer le module CPU dans l'emplacement 1 de la plaque de base. Le processeur modulaire prend en charge les fonctions de fond de panier et d'extension distantes. Le taux de balayage par logique 1K (ou contact booléen) de ce modèle de processeur est généralement de 0,4 milliseconde.
Spécifications techniques
|
Fabrication |
GE |
|
Modèle |
IC693CPU331Y |
| Numéro de pièce | IC693CPU331Y |
|
Description |
Module CPU à-emplacement unique |
|
Origine |
USA |
|
Dimension |
30*25*5cm |
|
Poids |
0,55 kg |
IC693CPU331Y Informations détaillées sur les produits clés
Performances de traitement
Processeur : basé sur un processeur de niveau 486-, il s'agissait d'une configuration hautes performances parmi les PLCS à l'époque.
Mémoire
Mémoire logique utilisateur : 64 Ko (pour la logique de relais, les opérations de registre, etc.).
Mémoire du registre de données : 128 Ko (pour variables, valeurs de minuterie/compteur, données analogiques, etc.). La mémoire de données de grande capacité-lui permet de gérer une grande quantité d'E/S analogiques et de calculs complexes.
Vitesse d'exécution : 0,4 ms/K d'instructions booléennes, ce qui est relativement rapide et peut répondre aux exigences des applications avec des performances-en temps réel élevées.
E/S et évolutivité
Prise en charge des E/S locales : jusqu'à 7 modules d'E/S locaux sont pris en charge (directement connectés au rack CPU via le bus de fond de panier).
Prise en charge du rack d'extension : jusqu'à 2 racks d'extension distants peuvent être connectés via le module récepteur d'extension (IC693BEM331/BEM332) et le câble d'extension.
Nombre maximum de points d'E/S : l'ensemble du système (local + étendu) peut prendre en charge jusqu'à environ 512 points d'E/S numériques ou une configuration mixte de modules de fonctions analogiques et spéciaux de capacité correspondante.
Interface-intégrée
Port série 1 (RS-485) : il est généralement utilisé pour connecter des appareils de programmation (à l'aide des protocoles SNP ou SNPX) ou comme station maître/esclave pour la communication réseau.
Le port série 2 (RS-232/RS-485 en option) est configuré via le commutateur DIP sur le module. Il est souvent utilisé pour connecter des interfaces homme-machine, des lecteurs de codes-barres, des convertisseurs de fréquence ou d'autres appareils tiers (supportant le protocole maître/esclave Modbus RTU, le protocole GE SRTP, etc.).
Fonctions de communication et de réseau
Prise en charge de Genius Bus : C’est l’une de ses fonctions essentielles et puissantes. Le CPU peut servir de contrôleur de bus Genius et être connecté au réseau local Genius via un module de communication Genius (tel que IC693BEM331 en conjonction avec un module CMM).
Il peut gérer jusqu'à 32 périphériques de bus Genius (tels que des hubs d'E/S déportés, des pilotes, des capteurs, etc.).
Prenez en charge le bus Genius redondant Dua al-pour améliorer la fiabilité.
Prise en charge Ethernet : elle doit être obtenue en insérant un module d'interface Ethernet indépendant (tel que IC693EBM001) dans le fond de panier. Le CPU lui-même n'intègre pas de port Ethernet.
IC693CPU331Y Caractéristiques du produit
Capacité de traitement-hautes performances
Architecture à double-mémoire : la logique et la mémoire des données sont séparées pour garantir un fonctionnement stable du programme et gérer des algorithmes complexes et de grandes quantités de données.
Cycle de numérisation rapide : répond aux-exigences de contrôle en temps réel et convient aux lignes de production à grande vitesse-et au contrôle précis des processus.
Évolutivité exceptionnelle
Structure d'expansion à trois -couches
Rack local : directement connecté à 7 modules d'E/S
Extension à distance : connectez deux racks distants via un câble d'extension
Genius Distributed I/O : prend en charge une architecture complète de système de contrôle distribué
L'IC693CPU331 est un module CPU à emplacement unique-. Un système peut prendre en charge jusqu'à cinq cartes mères au maximum, dont une carte mère de processeur et quatre cartes mères d'extension à distance. Ce processeur nécessite une alimentation de 350 milliampères de courant et la tension d'alimentation doit être de +5 V CC. Le processeur IC693CPU331 a une fréquence principale de 10 MHZ et utilise le processeur 80188. La plage de température ambiante de fonctionnement est de 0 degrés à 60 degrés (32 degrés F à 140 degrés F).
L'IC693CPU331 prend en charge plusieurs modes de communication, notamment LAN et Ethernet, qui prennent en charge les connexions multi-points. Ce module prend également en charge d'autres modules de communication, tels que FIP, GBC, GCM et GCM+.. L'IC693CPU331 prend également en charge certaines fonctions, telles que le contrôle manuel et une horloge alimentée par batterie-. Cependant, les interruptions ne sont pas prises en charge pour le moment. Les types de mémoire pris en charge incluent RAM et EEPROM ou EPROM (en option). Il est également compatible avec PCM/CCM.
