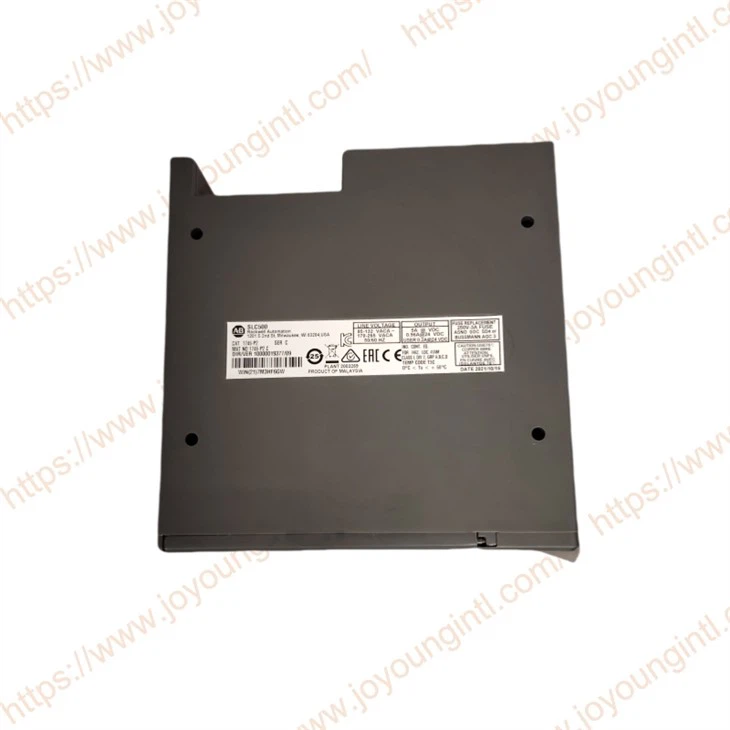

LeAlimentation 1746-P2 est une unité de puissance modulaire développée par Allen‑Bradley et utilisée dans la plate-forme de contrôleur 500 de Rockwell Automation. Il est conçu pour fournir une puissance de fonctionnement stable au rack PLC SLC 500 et à ses modules d'E/S installés. Le 1746-P2 a été développé pour prendre en charge les configurations SLC 500 plus grandes, offrant une capacité de sortie plus élevée et une plage de tension d'entrée flexible.
Le 1746-P2 distribue l'alimentation à chaque module via le fond de panier du rack API. Après l'installation, le module d'alimentation alimentera automatiquement les appareils suivants :
Processeur SLC 500
Module d'E/S
Module de communication
Module de fonction spéciale
Avec le développement de la technologie d'automatisation, la série SLC 500 a été progressivement remplacée par la nouvelle génération de systèmes PLC, tels que :
ContrôleLogix
CompactLogix
Informations techniques
|
Fabrication |
Allen Bradley |
|
Modèle |
1746-P2 |
|
Description |
Alimentation pour rack PLC SLC 500 |
| Lieu d'installation | Côté du rack automate série 1746 |
|
Origine |
USA |
|
Dimension |
20*20*18cm |
|
Poids |
0,8kg |
Pourquoi choisir l'alimentation 1746-P2 ?
Comparé aux modules de puissance plus petits de la même série, leAlimentation 1746-P2fournit une sortie de courant plus élevée. Sa sortie 5 V CC peut atteindre jusqu'à 5 A, ce qui permet au rack de prendre en charge davantage de modules d'E/S ou de racks d'extension supplémentaires. Cela le rend adapté aux systèmes de contrôle dans lesquels l'API doit gérer un grand nombre de signaux de terrain.
LeAlimentation 1746-P2peut fonctionner avec les deuxSources d'alimentation 110 V et 220 V CA. En ajustant le réglage du cavalier interne, la même alimentation peut être utilisée dans différentes régions sans changer de modèle. Pour les équipements pouvant être installés dans différents pays ou exportés vers des projets à l’étranger, cela simplifie l’inventaire et la maintenance.
En plus d'alimenter le fond de panier PLC, le 1746-P2 fournit également unSortie auxiliaire 24 V CCavec une capacité de200 mA. Cela peut être utilisé pour alimenter des appareils de petit champ tels que des capteurs ou des commutateurs. Dans de nombreuses armoires de commande, cela élimine le besoin d’une petite alimentation séparée et contribue à simplifier le câblage.
LeAlimentation 1746-P2 comprend un breftemps d'attente-d'environ 20 millisecondes à pleine charge. Cela signifie qu'une très brève perturbation de l'alimentation électrique n'arrêtera généralement pas l'automate immédiatement. Pour les équipements de production où des arrêts inattendus peuvent entraîner des pertes, même un temps tampon court peut aider à maintenir la stabilité du système.
Utilisez le module d'alimentation.
Emplacement d'alimentation dédié dans le rack
LeAlimentation 1746-P2est installé dans leemplacement pour bloc d'alimentation à l'extrême gauche du rack, plutôt que d'occuper un emplacement d'E/S. Cela maintient la cohérence de l'adressage des modules d'E/S et facilite la configuration du système lors de l'installation et de la programmation.
L'unité est conçue pour fonctionner dans unPlage de température de 0 à 60 degrés. Même lorsque la température de l'armoire augmente pendant le fonctionnement estival, l'alimentation électrique peut toujours fonctionner avec une légère réduction de la capacité de sortie. Dans de nombreux cas, un équipement de refroidissement supplémentaire n’est pas nécessaire.
Une mise à la terre appropriée du rack est recommandée, généralement avec une résistance inférieure4 ohms. Cela permet de réduire le bruit électrique, ce qui peut être important lorsque le système PLC est installé à proximité de gros moteurs, variateurs ou autres équipements-haute puissance.
Installation du système et scénarios d'application typiques
Le 1746-P2 est installé dans un rack modulaire et est conçu pour le système PLC SLC 500.
Le processus d'installation consiste généralement à :
Coupez l'alimentation électrique du système PLC
Installez le module d'alimentation sur le côté gauche du rack.
Connectez l'alimentation d'entrée CA
Vérifier la mise à la terre
Test de mise sous tension-
Une fois l'installation terminée, le module d'alimentation alimentera automatiquement le module système via le fond de panier.
Ce module prend en charge :
Support à 4 emplacements
Rack à 7 emplacements
Rack à 10 emplacements
Rack à 13 emplacements
Automatisation de la fabrication :
Système de contrôle de ligne de production
Machines d'emballage, matériel d'impression, machines textiles
Postes de travail robotisés
Contrôle des processus :
Industries chimiques, pétrolières et du gaz naturel
Systèmes de traitement de l'eau et de traitement des eaux usées
Transformation des aliments et des boissons
Infrastructure:
Automatisation des bâtiments (CVC)
Système de gestion de l'énergie pour le contrôle des feux de circulation
FAQ
Q : L'alimentation 1746-P2 occupe l'emplacement du rack SLC 500 ?
R : Il n’occupe pas d’emplacement. Il est installé sur le côté gauche du rack et n'est pas inclus dans le nombre total d'emplacements d'E/S.
Q : Quelle est la plage de températures de fonctionnement du 1746-P2 ?
R : La température de l'environnement de travail varie de 0 degré à +60 degré.
Q : Le 1746-P2 est-il toujours officiellement fabriqué par Allen-Bradley ?
R : Ce produit a été officiellement marqué comme « Arrêté » et cessera sa production en 2024.
Q : Y a-t-il eu un modèle alternatif officiel après l'arrêt du modèle 1746-P2 ?
R : À l’heure actuelle, il n’existe aucun modèle de remplacement direct officiellement désigné. Cependant, nous disposons d'une grande quantité de pièces de rechange en stock pour la sélection, ce qui peut garantir que l'équipement de l'utilisateur fonctionne pendant longtemps.
