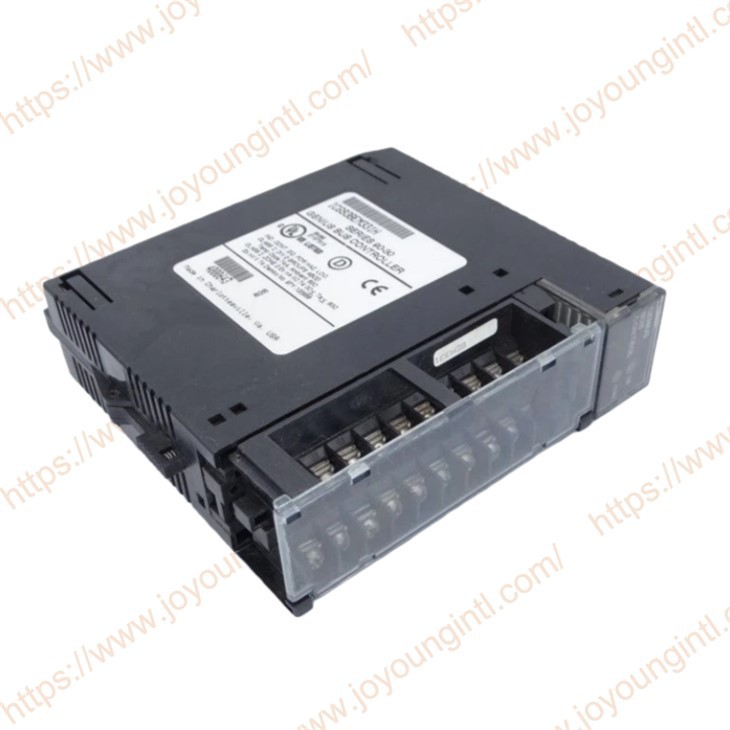

Module GE FANUC IC693BEM331

LeIC693BEM331est un module de contrôleur de bus Genius développé par GE Fanuc pour servir de module de communication essentiel dans le système PLC série 90-30. Le module connecte l'automate série 90-30 au bus série Genius I/O afin d'offrir une communication de données rapide et un contrôle des périphériques d'E/S distants.

Le contrôleur de bus Genius série 90-30 (numéroIC693BEM331) fournit l'interface entre un automate série 90-30 et un bus série Genius I/O. Le GBC reçoit et transmet des données de contrôle allant jusqu'à 128 octets pour un maximum de 31 appareils sur le bus Genius I/O. Un Genius BusController peut servir :

Blocs de géniefournissent une interface à une large gamme d'appareils de terrain discrets, analogiques et-à usage spécial. Notez que les modules GCM et GCM+ sont décrits précédemment. Impossible de contrôler les blocs Genius.
Dépôts à distance, constitués de racks série 90-70 1/0 interfacés au bus via des modules RemoteI/0 Scanner. Chacune de ces stations peut contenir n'importe quelle combinaison de modules discrets et analogiques 1/0 de la série 90-70, fournissant jusqu'à 128 octets de données d'entrée et 128 octets de données de sortie.
Station d'E/S de contrôle sur site,qui se compose d'une unité d'interface de bus (BlU) et de jusqu'à huit modules de contrôle de terrain supplémentaires. Le module fournit un traitement intelligent, une scrutation 1/0 et une configuration des fonctionnalités pour la station d'E/S.
Moniteur portable-Genius (HHM), qui est un appareil portable qui peut également être monté de manière permanente. Le HHM fournit une interface opérateur pratique pour la configuration des blocs, la surveillance des données et les diagnostics.
Plusieurs hôtes, pour les communications utilisant des datagrammes et Global Data.

Module de contrôleur de bus Genius

L'architecture système commune deIC693BEM331est la suivante :
Processeur de l'automate
↓

IC693BEM331
↓

Bus Génie
↓
Module d'E/S distantes
Dans ce cadre :
L'automate est responsable du contrôle de la logique.
Genius Network est responsable de la-communication sur site.
Le périphérique d'E/S est responsable de l'acquisition du signal.

Contrôle de l'automatisation industrielle :
Raccordement d'appareils d'E/S discrètes : électrovannes, démarreurs moteurs, fins de course, etc.
Raccordement de périphériques d'E/S analogiques : transmetteurs de pression, capteurs de température, débitmètres, etc.
Connexion d'appareils de terrain-à usage spécial
Système d'E/S distribuées :
Communication avec la branche d'E/S distantes (connectée via le module scrutateur d'E/S distantes au rack d'E/S série 90-70)
Station d'E/S de contrôle de terrain (connectée via l'unité d'interface de bus, prenant en charge jusqu'à 8 modules de contrôle de terrain supplémentaires)
Moniteur portable Genius (Hand-Held Monitor)
Intégration du système :
Échange de données avec le système hôte (Host)
Créer des systèmes de contrôle distribués-à grande échelle

Exigences environnementales :
Il est recommandé de l'installer à l'intérieur d'une enceinte de protection pour éviter tout contact direct avec l'eau, une humidité excessive et des conditions de température extrêmes.
Degré de protection : IP20. Convient pour une installation dans des armoires de commande industrielles.
Méthode de configuration :
La configuration du module peut être effectuée à l'aide du moniteur portatif-GE Fanuc.
La programmation du système peut être effectuée à l'aide du logiciel Logicmaster 90.
Exigences d'entretien :
La maintenance des circuits doit être effectuée par des professionnels qualifiés.
Un câblage ou un fonctionnement incorrect peut entraîner une panne de l'équipement, des dommages matériels ou des blessures.

Lors de l'installationIC693BEM331, les étapes suivantes doivent généralement être suivies :
Coupez l'alimentation électrique du système PLC
Insérez le module dans l'emplacement vertical du rack série 90-30.
Connectez le câble du bus Genius
Configurer l'adresse de l'appareil
Effectuer la configuration du système à l'aide du logiciel Logicmaster 90 ou Proficy
Une fois la configuration terminée, l'automate peut communiquer avec des appareils distants via le réseau Genius.
